Nivelco koolitus I - Radarandur - Oi EI, liialt kallis?

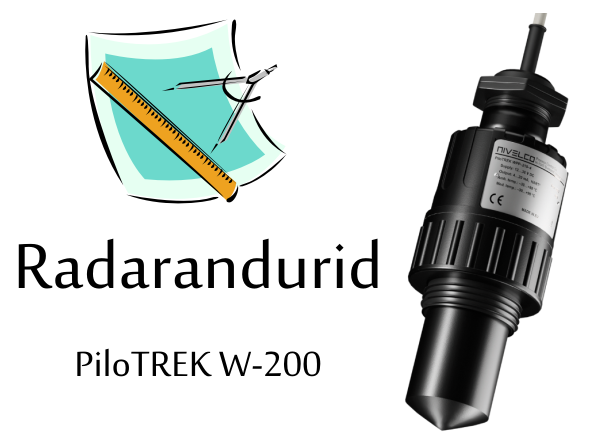

Nivelco PiloTREK W-200 seeria

Vaata, kuidas asi tegelikult on!

Standel AS alustab selle aasta 2024 koolitusi Nivelco anduritest, kus igas järgnevas postituses esitleme iga mõõtemeetodi peamisi häid omadusi ja murrame ka mõned müüdid, mida möödunud aastad on esile toonud. Esimene nendest on kindlasti kontaktivaba radarandur: Radarandur - Oi EI, liialt kallis?

Nivelco uus radarandurite PiloTREK W-200 seeria on muutunud eelmise aastaga ülipopulaarseks nivooanduriks enamike vedelike nivoo mõõtmisel nii Eestis kui ka mujal laias maailmas. PiloTREK W-200 murrab müüdi, et radarandur on kallis. Ülipopulaarsuse taga on kaks peamist põhjust: hind ja suurepärased mõõteomadused.

1. Hind

PiloTREK W-200 seeria andurid on mõõteulatuse osas jagatud kolmeks mõõtepiirkonnaks:
10 m ja 20 m. Need on olnud juba ligi 2 aastat saadaval. Kolmas on mõõtepiirkonnaga 30 m ja see on hetkel veel arendamisel.

Koostame 10 m anduri tootekoodi ja valime anduri materjaliks PP (polüpropüleen) ning valime 5m kaabliga mudeli, mis on sobilik väga paljudele nivoomõõtmise rakendustele. Andur on väga lihtsalt ümberhäälestatav mistahes mõõtepiirkonnale kuni 10 m.

Anduri tootekoodiks saame WPA-212-4

Selle anduri tehase hind on 501.- EUR +km. Eesti turule oleme selle anduri hinnaks saanud kohandada 441.- EUR +km.

Vt. palun ka Standeli Automaatikapoodi: https://a-pood.eu/toode/radarandur/

Möödunud aasta ütleb, et see on väga hea hind, kusjuures anduril on unikaalsed omadused ja võimaldab mõõta nivood paljudes kohtades, kus varem mitte.



2. Omadused

2.1. PiloTREK W-200 seeria andurid võimaldavad mõõta:

  • distantsi so. vahemaad anduri antenni ja mõõdatava vedeliku nivoo vahel
  • nivood so. vedeliku nivoo kõrgust mahuti põhjast mõõdetuna
  • mahtu liitrites või kuupmeetrites
  • massi kilogrammides või tonnides
  • vedeliku voolhulka avatud kanalis m/s või m3/s vastavalt avatud kanali tüübile
  • tühja mahtu so. mahuti täitmata osa mahtu vedeliku kohal
  • nivood protsentides
  • mahtu protsentides

Siit näeme, et kuigi tegemist on nivooanduriga võimaldab see mõõta mahutis olevat ainet mitmel erineval moel.

2.2. PiloTREK W-200 mõõtetäpsus on parem, kui varasematel radaranduritel. Nüüd on 20 m andurite mõõtetäpsus ±2 mm. Resolutsioon aga 0,1 mm.

2.3. Millistesse tööstusvaldkondadesse PiloTREK W-200 radarandurid sobivad?

  • Vedelike, emulsioonide ja muude vedelike nivoo mõõtmiseks
  • Suurema terasuurusega puisteainete nivoo mõõtmiseks
  • Laomahutid, keemiamahutid, lahtised kaevandused, basseinid, kaevud
  • Nivoo mõõtmine läbi plastist mahuti katuse
  • Aurude moodustumisele kalduvatele materjalidele
  • Gaasilise padjaga vedelike mõõtmiseks
  • Nivoo mõõtmiseks vaakumis
  • Avatud kanaliga vooluhulga mõõtmine
  • Puhta vee ja reovee mõõtmiseks
  • Energiatööstus / tehaste kommunaalteenused
  • Joogi- ja toiduainetetööstused
  • Farmaatsiatööstus
  • Keemiatööstus
  • Merenduse rakendused
  • Põllumajandus
  • Ehitusmaterjalide tööstus
  • Rasketööstus
  • Pakenditööstus

2.4. Kõik PiloTREK W-200 mudelid on varustatud 2-juhtmelise 4...20 mA väljundiga ja sellele integreeritud HART protokolliga.

2.5. Mudelite valik lisaks mõõtepiirkonnale

  • releeväljundiga mudelid
  • kontaktivabad Bluetooth liidesega mudelid
  • Ex mudelid gaasidele ja tolmule Ex ia GD
  • Ex mudelid tolmule Ex ta D

2.6. Muud üldised omadused

  • toitepinge 12...36 VDC
  • ümbruskonna temperatuur –40…+80 °C
  • protsessi temperatuur –40…+80 °C ( kõrgema temperatuuriga mudelid on veel arendamisel)
  • prostsessi rõhk : plastist antenni mudelitel -1 ... 3 bar, roostevabast terasest antenniga mudelitel -1 ... 40 bar
  • kaitseklass: kompaktsed mudelitel IP66 / IP67, integreeritud mudelitel IP 66 / IP 68

Teisi PiloTrek W-200 seeria andurite andmeid ja valikuvõimalusi vaata palun Nivelco 2024 tootekataloogist alates lk. 15.
Nivelco on välja töötanud andurivaliku abimehe, mida on mitmed Eesti insenerid edukalt kasutanud. Selle abimehe nimi on SELECTOR ja see asub Nivelco kodulehel. Selector aitab teil koostada oma protsessi parameetrite järgi sobiliku anduri ja Selector annab tulemuseks tootekoodi, mille saate oma andmetega jätta Nivelcole või saata meile.

Head lugemist!

Küsimuste korral helista Standelisse 6 558 180 või saada e-mail standel@standel.eu. Broneeri endale aeg projekti arutlusele, kuidas saaks üht või teist ülesannet paremini lahendada. Kõik konsultatsioonid on tasuta.
