Hüdrostaatilised andurid
|
|
||
|
Hüdrostaatiliseid nivooandureid kasutatakse vedeliku nivoo mõõtmiseks reservuaarides, mahutites, puurkaevudes jne. Hüdrostaatilise nivooanduri tööpõhimõte seisneb vedeliku veesamba kõrgusest tekitatud hüdrostaatilise rõhu mõõtmises. Andur mõõdab vedeliku veesamba rõhku atmosfääri rõhu suhtes ja muundab selle väärtuse analoogsignaaliks (4...20 mA või 0...10 V). Standeli valikus on kahte tüüpi hüdrostaatilisi andureid. Väljastpoolt mahutit paigaldusega Nivopress D ja mahutisse paigaldusega Nivopress N. |
||
 |
 |
|
| Nivopress D | Nivopress N | |
|

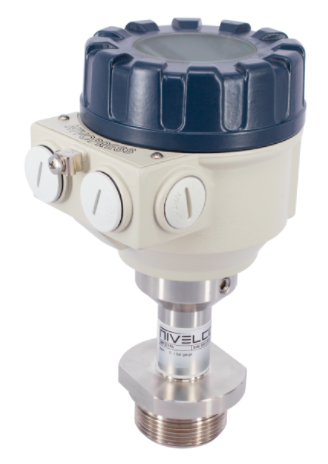

Nivopress D paigaldatakse mahuti alumisse ossa väljaspoolt. Mõõdetava ainega kokkupuutes olevad osad on valmistatud roostevabast terasest, mis võimaldab kasutada neid andureid kõrgendatud hügieeninõuetega keskkondades. Näiteks toiduainetetööstuses.
|
||
|

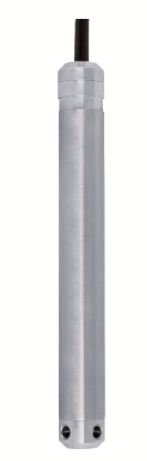

Nivopress N paigaldamiseks lastakse andur kapilaariga varustatud signaalikaabli abil mõõdetava vedeliku sisse. Atmosfääri rõhuväärtus jõuab andurisse kaabli sees oleva kapilaari kaudu. Kaabliga hüdrostaatilised andurid võimaldavad mõõta vedeliku nivood väga laias diapasoonis. Maksimaalne mõõtepiirkond kuni 200 meetrit, täpsusega 0,25%. Kaabli maksimaalne pikkus kuni 300 meetrit. Peamine eelis antud anduritel on suur täpsus, mõistlik hind ja pikk tööiga. |
||
