Mikrolaineandurid
 |
 |
| Vt. MicroTreki video vedelikele | |
| Vt. MicroTreki video puisteainetele | |
|

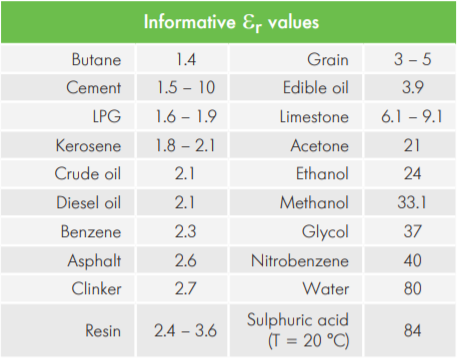

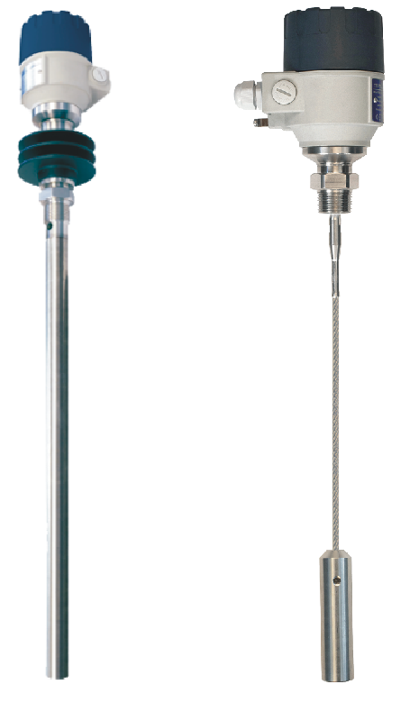

Juhikuga radarandureid, mis töötavad mikrolainealas, kasutakse sellistes protsessides, kus teiste andurite kasutamine on raskendatud või võimatu. Näiteks väga tolmune, vahune või aurune keskkond ja vaakum. Mikrolaineandur kasutab signaalina kõrgsageduslikke elektromagnetlaineid. Mõõtemeetod on praktikas hästi tuntud TDR meetodina (Time Domain Reflectrometer). Mikrolaine impulss liigub valguse kiirusel mööda juhikut alla mõõdetava aine pinnani ning peegeldub sealt tagasi andurisse. Impulsi liikumiseks kulunud aeg on proportsionaalne tasapinna kõrgusega, mille elektroonika muundab väljundsignaaliks 4...20 mA. Tagasipeegeldunud mikrolaine impulsi amplituud on sõltuvuses keskkonna ja mõõdetava aine dielektrilisest läbitavusest. Seega peamiseks piiranguks mikrolaine kasutamisel on mõõdetava aine suhteline dielektriline läbitavus, mis peab olema εr ≥ 1.4. Sellest väiksema suhtelise dielektrilise läbitavusega ainetest "näeb" mikrolaine läbi. Ühtlasi on see asjaolu ka selgitus, miks aur ja tolm ei ole selle mõõtemeetodi kasutamisel kriitilised tingimused. Juhikuga radarandurid on laialt kasutatavad kütteõli, kemikaalide, kütuse, saepuru, vilja ja paljude teiste ainete nivoode mõõtmisel. Mõned dielektrilise läbitavuse väärtused leiad alljärgnevalt:
|
